2. 기본 형태 도구(Basic Shape Tool)의 사용

0. 도형 툴의 종류와 사용

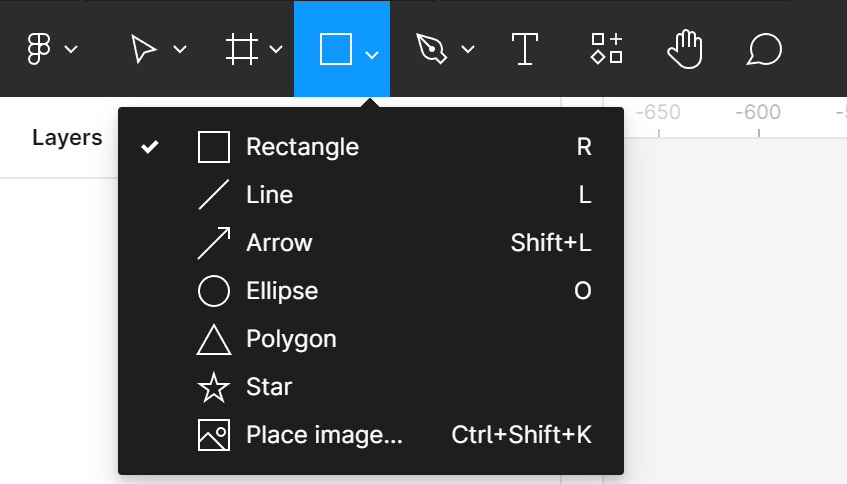

기본 형태 도구(Basic Shape Tool)는 상단 툴바에서 찾을 수 있다.

종류는 7가지이다.



목록은 다음과 같다.

• 사각형(Rectangle),
• 선(Line),
• 화살표(arrow),
• 타원(Ellipse),
• 다각형(Polygon),
• 별(star),
• 이미지 배치(Place image)



이 툴들을 사용해서 만들 때  shfit 키를 누르면 가로 세로가 동일(정비례로)하게 만들 수 있고,

opt/alt 키를 누르면 마우스 포인터를 중심으로 요소를 만들 수 있다.



이 둘을 결합하려면 동시에 누른 채로 만들면 된다.







1. 기본 형태 도구(Basic Shape Tool) :  원(Ellipse)

원을 그릴 때 쓰는 도구로, 원 뿐만 아니라, 부채꼴, 링, 타원 등 다양한 원 형태를 제작할 수 있는 도구다.

Arc 핸들을 선택해서 조절하면 부채꼴을 더 추가해줄 수 있다.

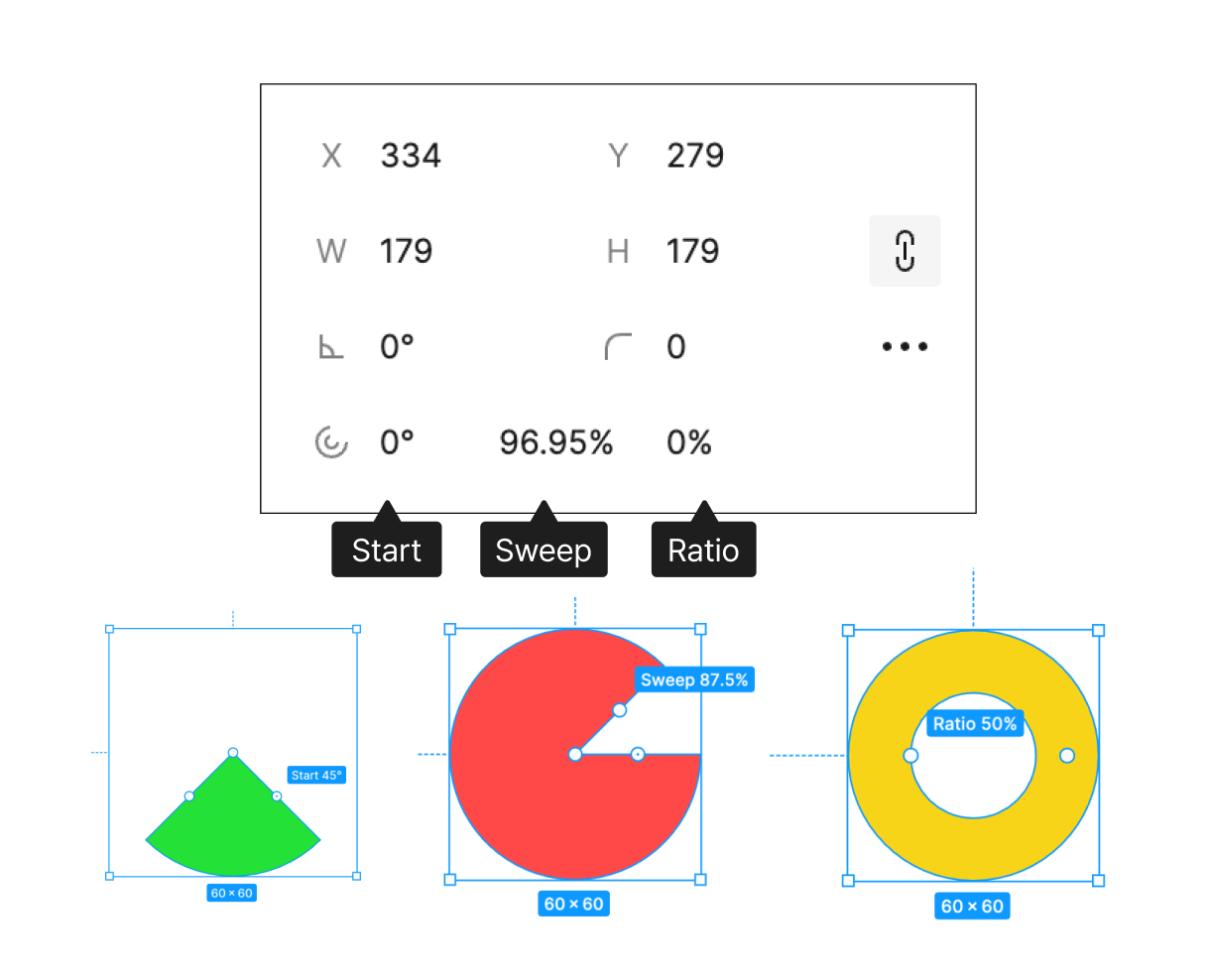

오른쪽 디자인 패널에서 Arc 옵션을 추가하면 다양한 형태로 가공할 수 있다. 옵션은 아래와 같다.

• Start : 원의 시작 위치를 지정한다.
• Sweep : 시작 위치부터 원이 얼마나 채워질지를 결정한다. 100%가 되면 원이 된다.
• Ratio : 원의 중심 축부터 원까지 채워질 영역의 크기를 결정한다.

---

2.기본 형태 도구(Basic Shape Tool) :  선(line) 과 화살표(arrow)

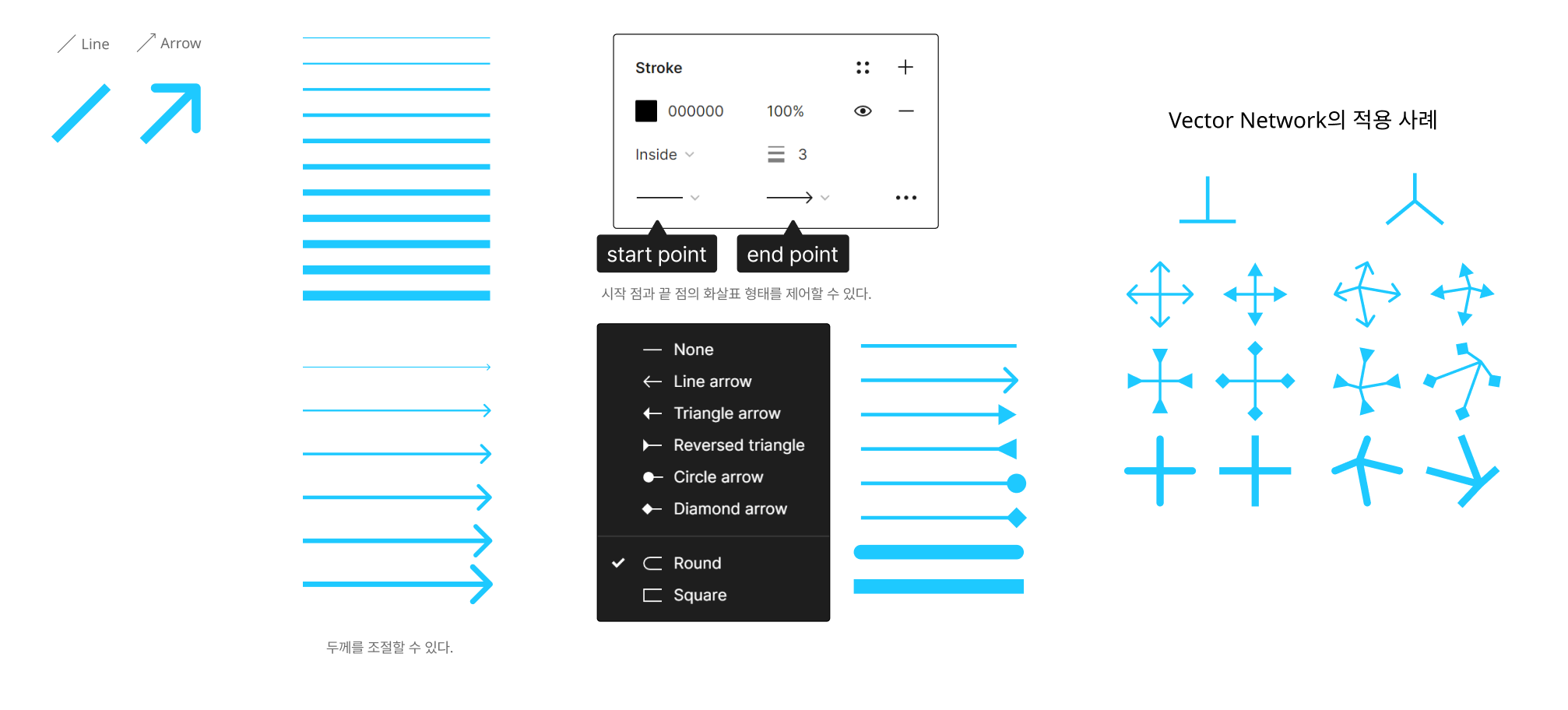

직선(line) 그리기에 사용된다. 보통 한 개의 직선이다. Stroke 패널에서 여러 옵션을 조정할 수 있다.

재미있는 건 화살표 도구도 따로 존재하지만, 서로 혼용되서 사용할 수 있다.

원하는 포인트를 바꿔 가면서 사용하자.



또한 Vector Network에도 적용할 수 있으니 원하는 대로 사용해 보자.



---

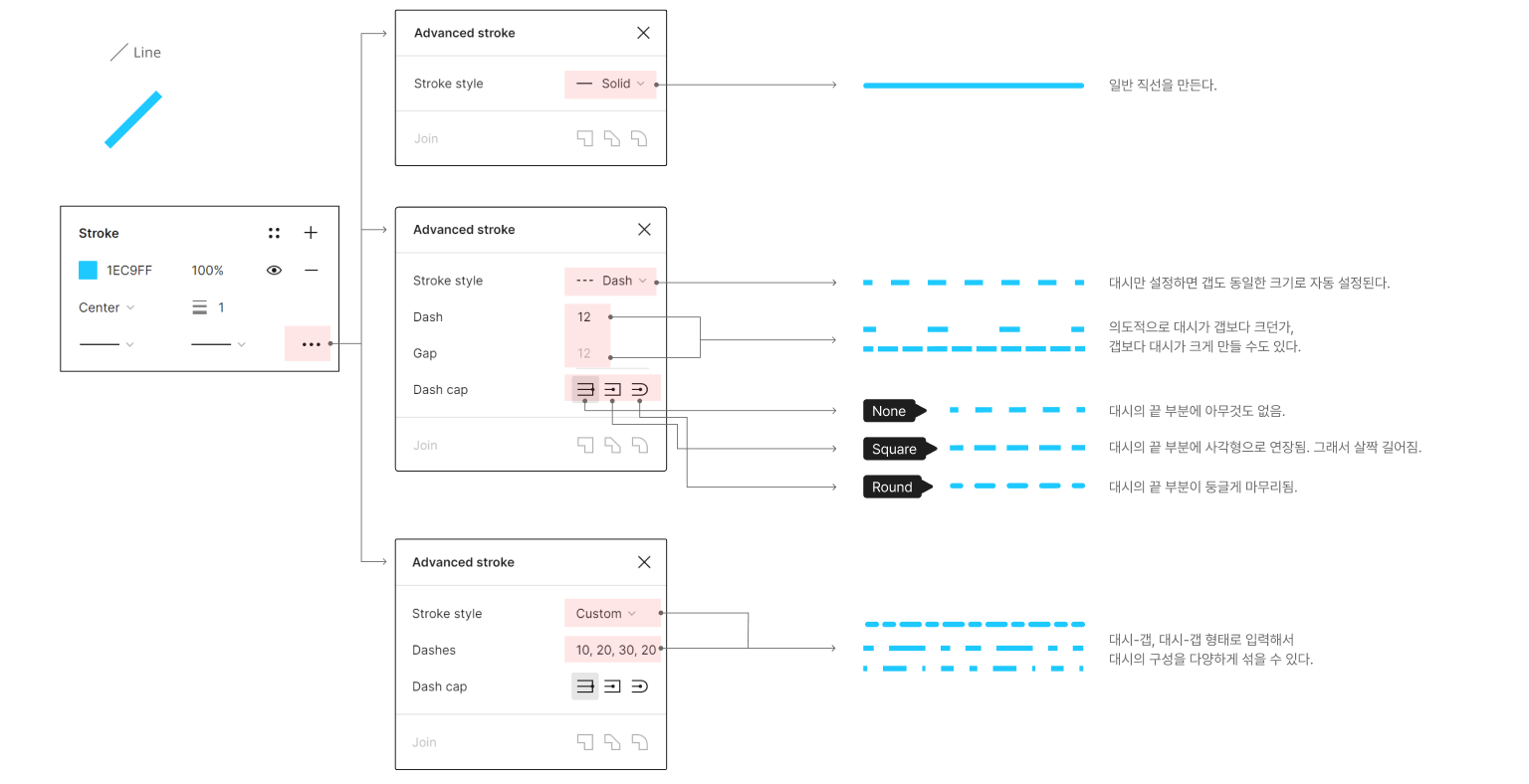

3.  고급 스트로크 패널(Advanced stroke) 사용하기

또 선 요소는 점선(Dash)로도 만들 수 있다.

고급 스트로크 패널에서 변경 가능하다.



여기서 Dash는 점선의 1개 길이를 나타내고, Gap은 Dash와 Dash 사이의 간격이다.

만약 Gap을 설정하지 않았다면, Dash의 길이와 동일하게 설정된다.



커스텀 모드에서는 이 대시를 여러 가지 섞어서 쓸 수 있는데,

대시 - 갭, 대시 - 갭으로 이어 붙여서 사용한다.



(ex) 10,20,30,20 (10대시와 20 간격, 30대시와 20 간격이 서로 번갈아가며 나타난다.)

---

또한 모서리의 형태도 설정할 수 있다.  총 3가지 옵션이 있다.

• Miter  : 두 경로가 만나는 지점에 화살표와 같은 뾰족한 점을 만든다.
               Miter angle 이하는 Bavel이 되고 이상은 뾰족한 점이 된다.
• Bavel : 뾰족한 부분을 잘라내어 평평한 가장자리를 만든다.
• Round : 두 경로가 만나 부드럽게 연결되는 지점을 둥글게 처리한다.

---

4. 기본 형태 도구(Basic Shape Tool):  폴리곤(Ellipse)

다각형 그리기 도구로 삼각형부터 그 이상까지 그릴 수 있다.

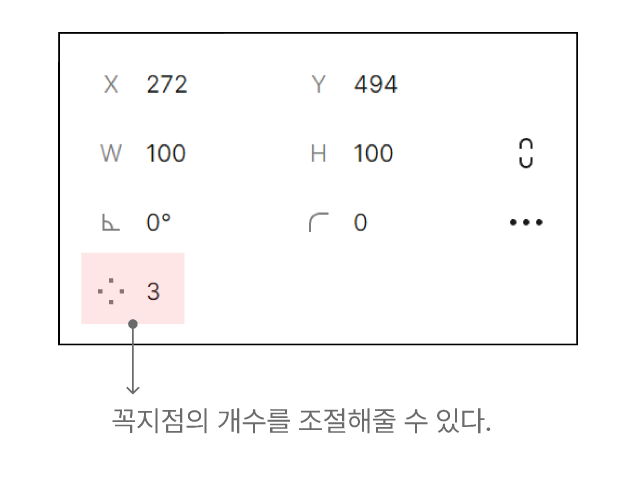

꼭지점의 개수를 조절해줄 수 있다.

디자인 패널에서도 숫자로 수정할 수 있다.

---

5. 기본 형태 도구(Basic Shape Tool) :  별(star)

다각형 그리기 도구와 비슷하지만, 별의 꼭지점의 각을 설정해줄 수 있다.

디자인 패널에서도 숫자로 수정할 수 있다.

---

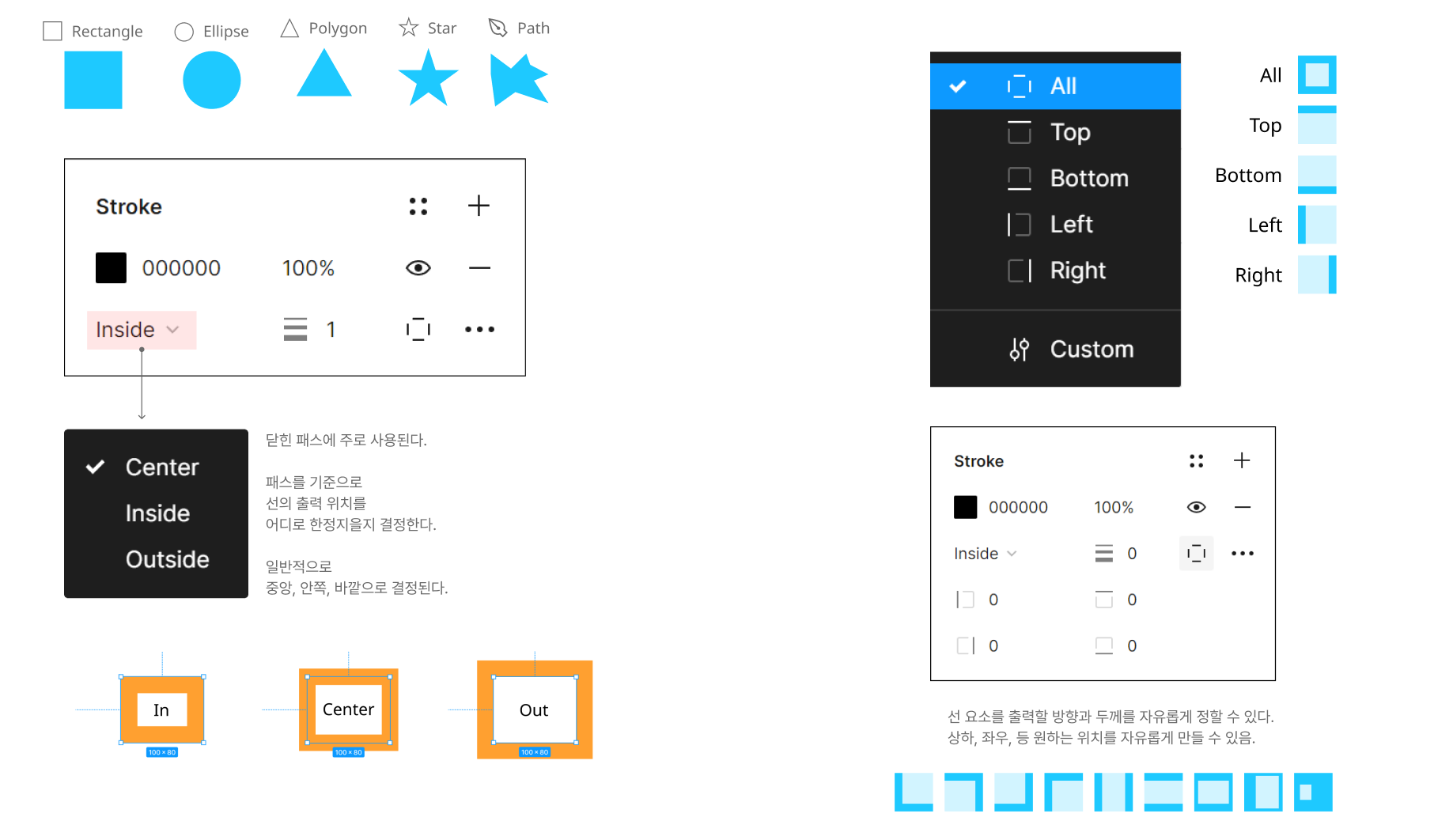

6. 도형 요소에서 스트로크 패널 활용하기

형태(Shape) 요소에서 선(Stroke)를 부여할 때,

패스를 기준으로 선을 중앙(center), 안쪽(Inside), 바깥(outside) 중 하나를 고를 수 있다.



또한 사각형 요소들의 경우, 선의 방향을 설정할 수 있다.

상, 하, 좌 우를 골라도 되고, 중복으로 선택할 수 있다.



원하는 두께와 방향으로 자유롭게 바꿔 보자.



7. 기본 형태 도구(Basic Shape Tool) : 이미지 배치(Place image) 도구 사용하기

이미지 배치 도구를 사용하면, 먼저 이미지 선택 창 부터 뜬다.

이미지는 여러 장 선택할 수 있다. 원하는 이미지를 선택해 보자.



마지막에 선택한 이미지부터 순서대로 드래그해서 붙여넣을 수 있다.

혹은 툴 바의 모두배치(place all) 버튼을 클릭해서도 가능하다.



모두 취소(Discard all)를 누르면 이미지를 붙이는 것을 모두 취소할 수 있다.

원하는 대로 사용해 보자.



---
